Schießstände für Biathlon
Je nach Disziplin, Trainingsform und Rahmenbedingungen kommen unterschiedliche Schießstandtechniken zum Einsatz. HoRa bietet dafür elektronische, laserbasierte und mechanische Systeme mit jeweils eigenen Stärken und Einsatzmöglichkeiten.
Individuell abgestimmt statt von der Stange
Auch innerhalb eines Schießstandsystems gibt es nicht die eine Standardlösung. Ausstattung, Aufbau und technische Details werden auf die individuellen Anforderungen des jeweiligen Standorts und Einsatzes abgestimmt. Auf dieser Grundlage erstellen wir Ihnen ein konkretes Angebot, das genau zur gewählten Ausführung passt.

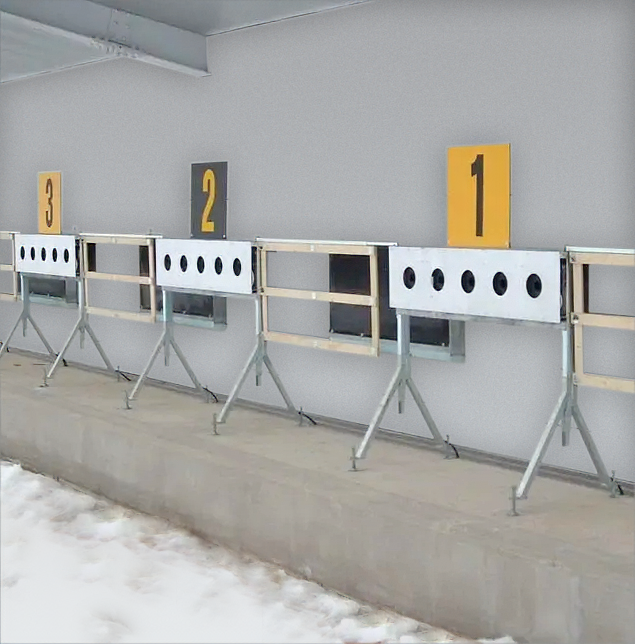

HoRa 2000 E – elektronischer Biathlon-Schießstand für Kleinkaliber
Der HoRa 2000 E erfasst jeden Schuss elektronisch und unabhängig von witterungsanfälliger Mechanik. Sensoren an den Trefferplatten messen die Schussenergie, die Elektronik bewertet Treffer und Fehlschüsse und gibt das Ergebnis unmittelbar über die weiße Klappe sowie an die angeschlossene Datenverarbeitung weiter. Die Messgenauigkeit liegt dabei über den Anforderungen des IBU-Reglements.
Einsatz in Training und Wettkampf

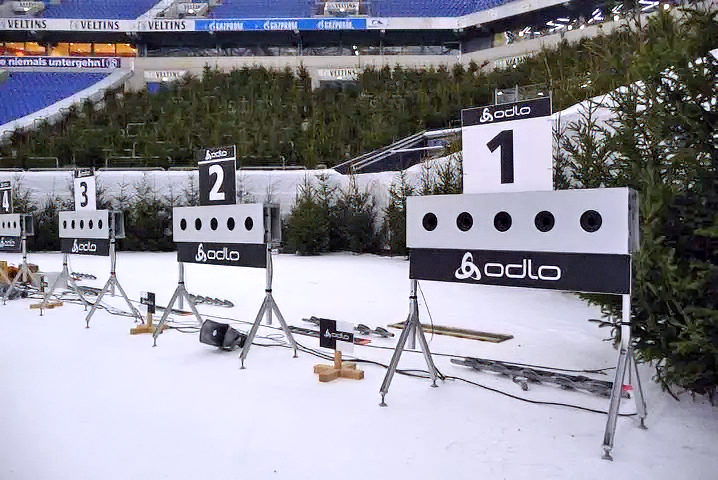

Der HoRa 2000 E ist für den ganzjährigen, intensiven Einsatz ausgelegt und wird unter anderem an etablierten Trainings- und Wettkampfstandorten wie Ruhpolding und Oberhof eingesetzt. Im Trainingsbetrieb lassen sich jeweils drei Schießstände über ein robustes Bedienteil steuern. Dazu gehören die Umstellung zwischen Stehend- und Liegendschießen sowie das Rücksetzen der getroffenen Scheiben. Die Bedienteile können zusammen mit den flexiblen Leitungen geschützt in einem Verteilerkasten untergebracht werden und sind dort direkt am Einsatzort verfügbar.
Für den Wettkampfbetrieb kommen Eingabeterminals zum Einsatz. Sie erfassen die Startnummern der Athleten, steuern die jeweiligen Schießstandfunktionen und berechnen die relevanten Schießdaten. Ein Terminal verwaltet bis zu drei Schießstände; weitere Abläufe übernimmt der integrierte Rechner automatisch.

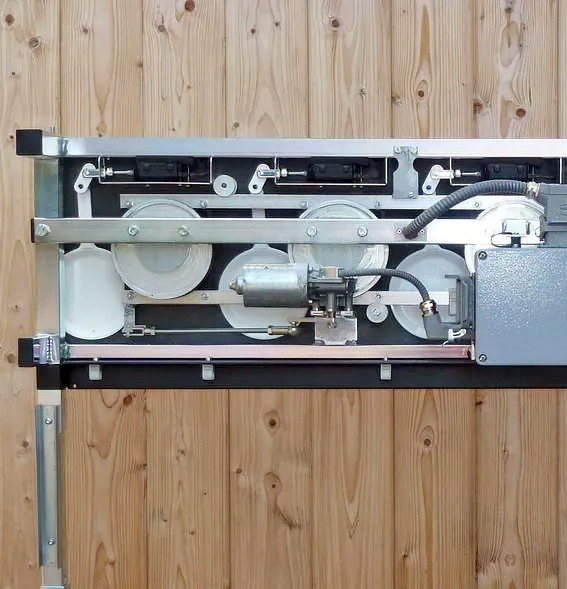

Technik und Funktionen

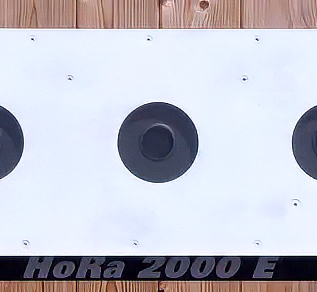

- Elektronische Treffererfassung: Jede Trefferplatte ist mit Sensoren ausgestattet. Die Schussenergie wird präzise erfasst und elektronisch als Treffer oder Fehlschuss bewertet.
- Einstellbare Trefferplatten: Jede einzelne Trefferplatte kann mittels Pendel exakt auf die nach IBU-Reglement vorgeschriebenen Schussimpuls eingestellt werden.
- Eigene Elektronik je Schießstand: Jeder Stand verfügt über eine speziell entwickelte, von zwei Mikroprozessoren gesteuerte Elektronik.
- Trefferanzeige: Erkannte Treffer werden unmittelbar über die motorgetriebene weiße Klappe sichtbar gemacht.
- Trainingssteuerung: Ein Bedienteil steuert bis zu drei Schießstände und ermöglicht die Umstellung zwischen Stehend und Liegend sowie das Rücksetzen der Scheiben.
- Automatischer Reset: Der automatische Reset kann nach dem fünften beziehungsweise achten Schuss eingestellt werden und unterstützt damit sowohl normalen Wettkampf- als auch Staffelmodus.

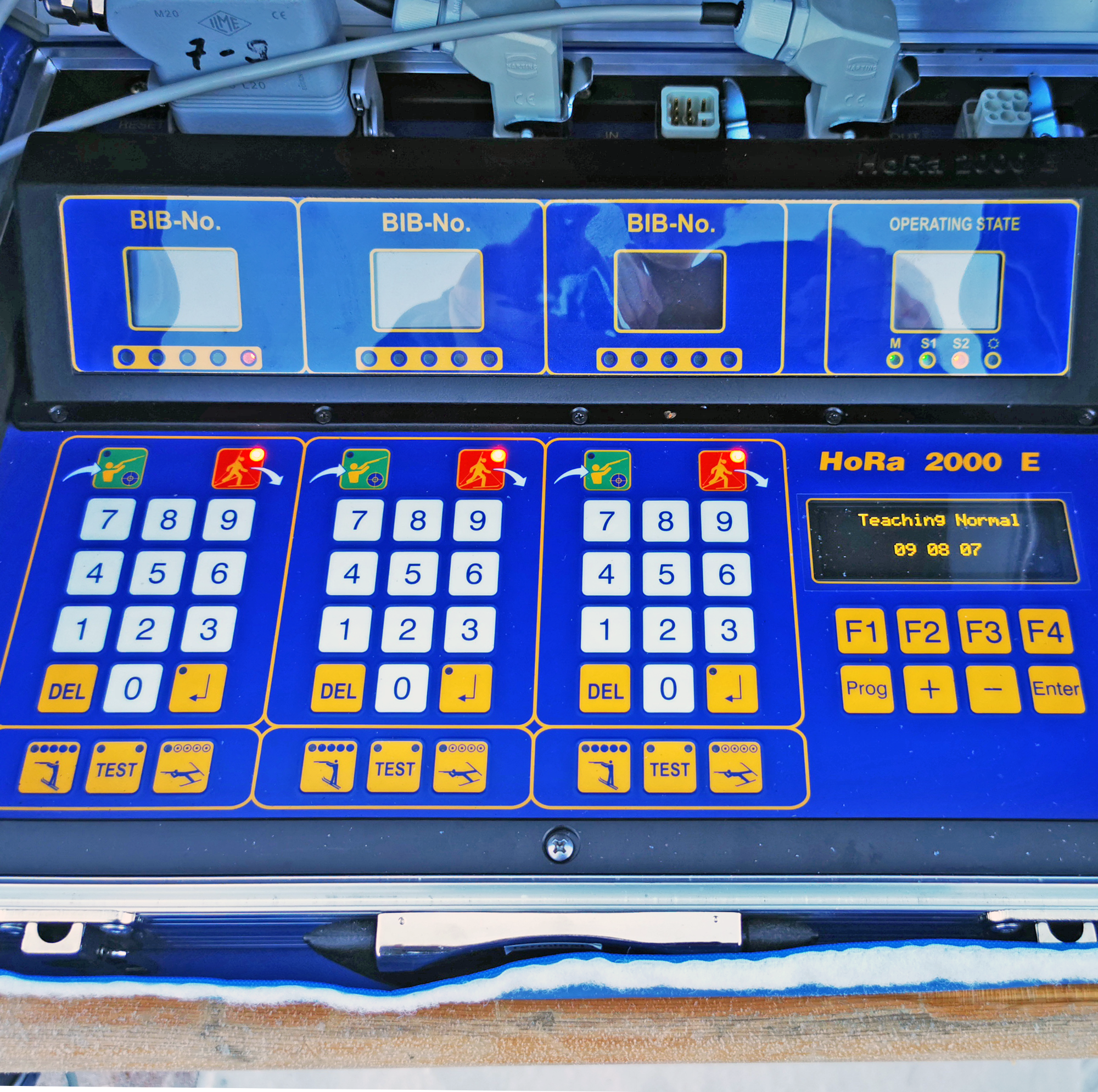

- Wettkampfterminals: Über Eingabeterminals werden Startnummern erfasst, Schießstandfunktionen gesteuert und relevante Schießdaten berechnet. Die Elektronik ist mit robuster Folientastatur in einem leichten Aluminiumkoffer gegen Feuchtigkeit geschützt.
- Zentrale Datenverarbeitung: Eine beziehungsweise zwei Zentraleinheiten sammeln die Daten von bis zu zehn Eingabeterminals und damit bis zu 30 Schießständen.
- Schießdaten in Echtzeit: Die erfassten Daten werden ohne wahrnehmbaren Zeitversatz gesammelt und weitergeleitet. Sie können unter anderem für den Abgleich mit Handprotokollen, Wettkampfanalysen und die zeitsynchrone TV-Grafik genutzt werden.
- Auswertung am Notebook: Schießdaten und Ergebnisse werden am angeschlossenen Computer dargestellt und können bereits während des laufenden Wettkampfs bearbeitet und ausgedruckt werden.
- Main- und Backupsystem: Von der Erfassung bis zur Übergabe an den Computer können alle Vorgänge über zwei voneinander unabhängige Kanäle laufen. Die vollständige Redundanz steht bei Einsatz von Haupt- und Backupsystem zur Verfügung.
- Batteriepufferung: Das gesamte System ist batteriegepuffert, damit auch bei längerem Stromausfall keine Daten verloren gehen.
Daten für Analyse und Medien
Die elektronische Treffererfassung endet nicht am Schießstand. Die Daten können unmittelbar an weitere Systeme übergeben werden – beispielsweise an den Data-Service im Zielhaus, wo sie für Ergebnisdarstellung und zeitsynchrone TV-Grafiken aufbereitet werden. Gleichzeitig stehen die vollständigen Schießdaten direkt im Stadion für Kontrolle, Bearbeitung, Ausdruck und Analyse zur Verfügung.

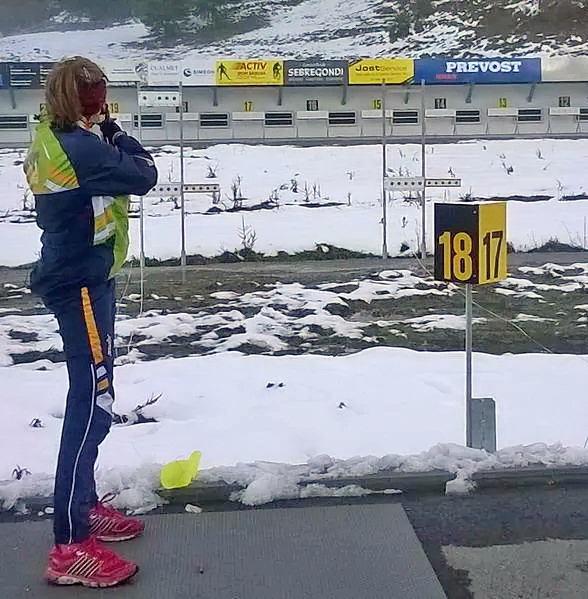

HoRa 2000 L – Lasersystem für realitätsnahes Biathlontraining

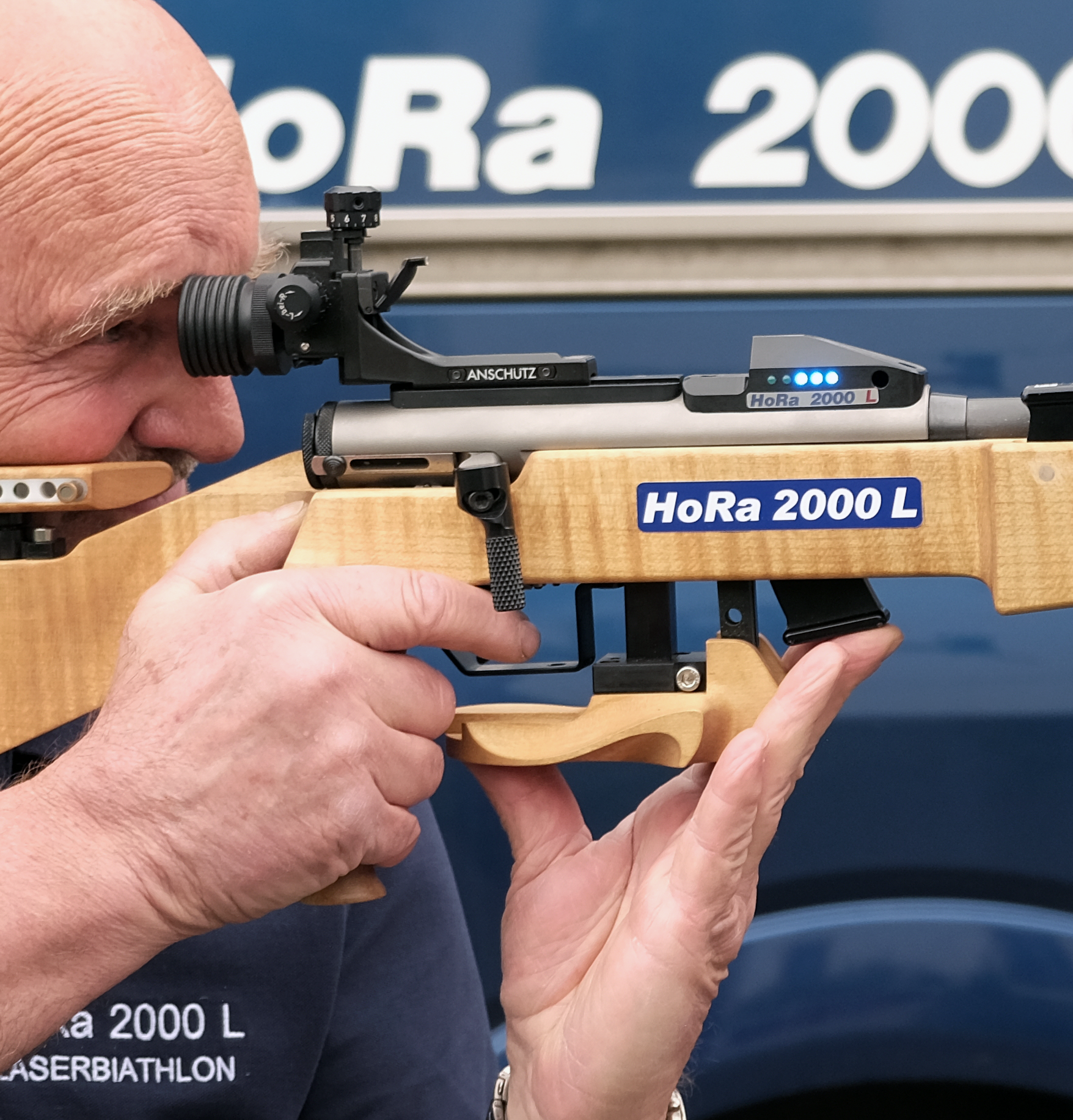

Das HoRa 2000 L überträgt die Abläufe des klassischen Biathlonschießens auf ein Lasersystem. In der Ausführung „Sprint“ lässt sich die Technik in die individuell angepassten Schäfte der meisten Athleten integrieren. So haben sie beim Training quasi ihr originales Gewehr in der Hand – mit vertrauter Ergonomie, Gewichtsverteilung und Handhabung.
Einsatz in Training und Wettkampf
Das System eignet sich besonders für professionelles Trockentraining mit unmittelbarer Rückmeldung über Treffer und Fehler. Da mit einem Klasse-1-Laser gearbeitet wird und keine „Waffe“ im Sinne des Waffengesetzes geführt wird, lässt sich das HoRa 2000 L auch dort einsetzen, wo klassisches Kleinkaliberschießen nicht möglich oder praktikabel ist – zum Beispiel zu Hause oder auf Reisen. Auch der Transport über Ländergrenzen ist dadurch deutlich unkomplizierter.
Neben dem Training eignet sich das System für professionelle Nachwuchsförderung und Biathlon-Events. Schießstand, Gewehr und Zubehör können bei HoRa auch gemietet werden.
Technik und Funktionen
- Integration in Biathlonschäfte: Die Ausführung „Sprint“ kann in die individuell angepassten Anschütz-Biathlongewehrschäfte der meisten Athleten eingebaut werden.
- Für Rechts- und Linkshänder: Das System ist auch in einer Ausführung für Linkshänder erhältlich.

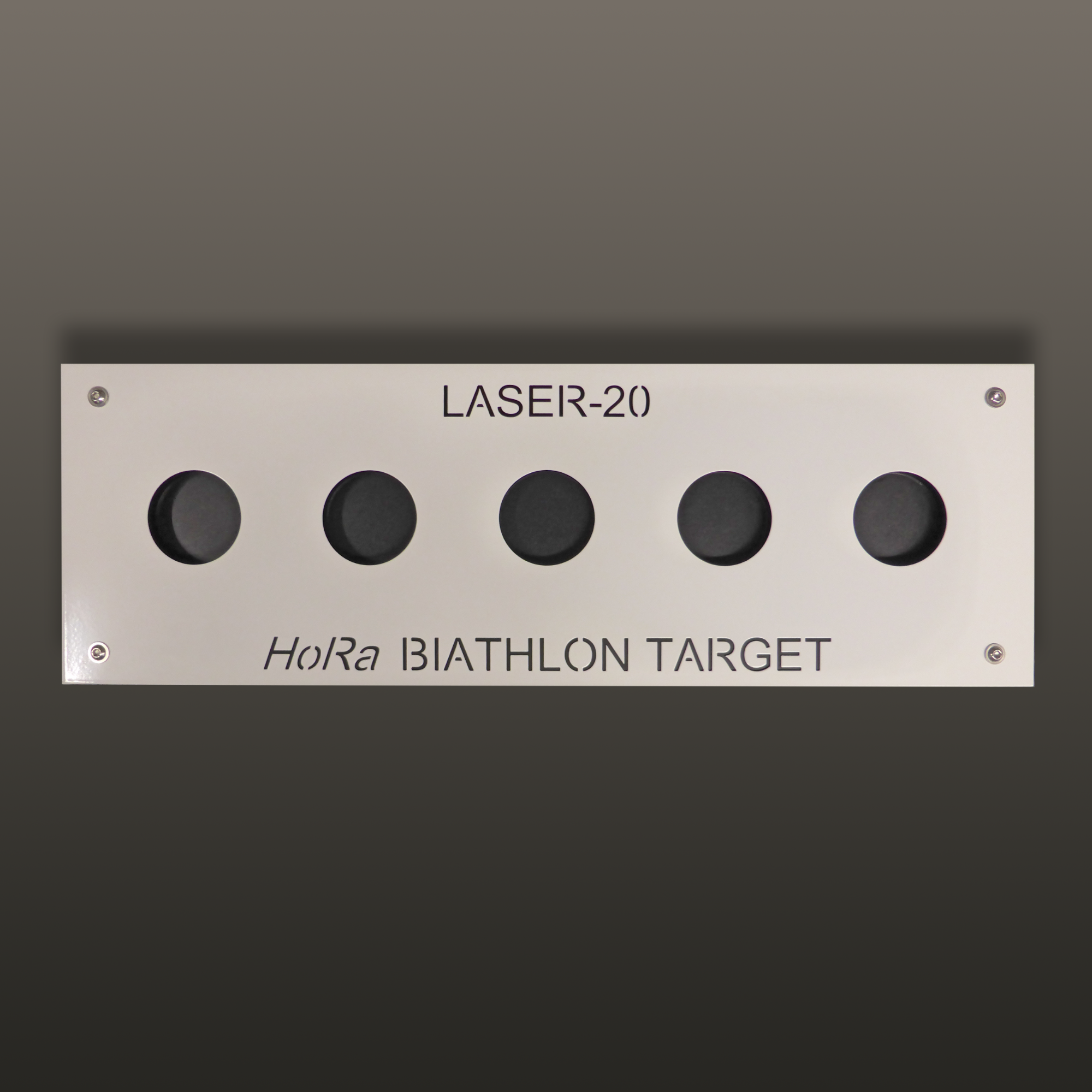

- 20 oder 50 Meter Distanz: Unterschiedliche Schießstandgrößen ermöglichen sowohl eine Distanz von 8 bis 25 Metern als auch die originale Biathlondistanz von 50 Metern (theoretische Reichweite 100 m).
- Realitätsnahe Handhabung: Magazine (Einzelschuss, 5 Schuss, 5+3-Nachlader, unendlich) und weitere Details orientieren sich am Ablauf des klassischen Biathlonschießens.
- Fortner-Repetiervorgang: Der Repetiervorgang bildet das 1827-F-Biathlon-Fortner-Verschlusssystem des Kooperationspartners Peter Fortner Jagd- und Sportwaffentechnik originalgetreu nach.
- Original-Anschütz-Abzug: Das System nutzt einen Anschütz-Abzug mit einstellbarem Abzugsgewicht von 500 Gramm und individuell einstellbarem Abzugszüngel.
- Einzelschüsse nachladbar: Einzelne Schüsse können beispielsweise für den Staffelmodus oder nach einem Repetierfehler nachgeladen werden.
- Direkte Trefferanzeige: Treffer und Fehler werden unmittelbar zurückgemeldet und ermöglichen damit gezieltes Training.
- Akustische Simulation: Ein über Lautsprecher wiedergegebener Schussknall unterstützt die realitätsnahe Simulation.
- Klasse-1-Laser: Das HoRa 2000 L arbeitet mit einem Laser der Klasse 1.
Flexibel zwischen Kleinkaliber und Laser
Die Lasertechnik eröffnet auch für bestehende Biathlonanlagen neue Möglichkeiten. HoRa 2000 E Kleinkaliber-Schießstände können mit überschaubarem Aufwand auf Laserbetrieb umgerüstet werden (vorübergehend oder dauerhaft). Dadurch lässt sich eine Anlage je nach Trainingsform oder Nutzung flexibel zwischen Kleinkaliber- und Laserbetrieb einsetzen.

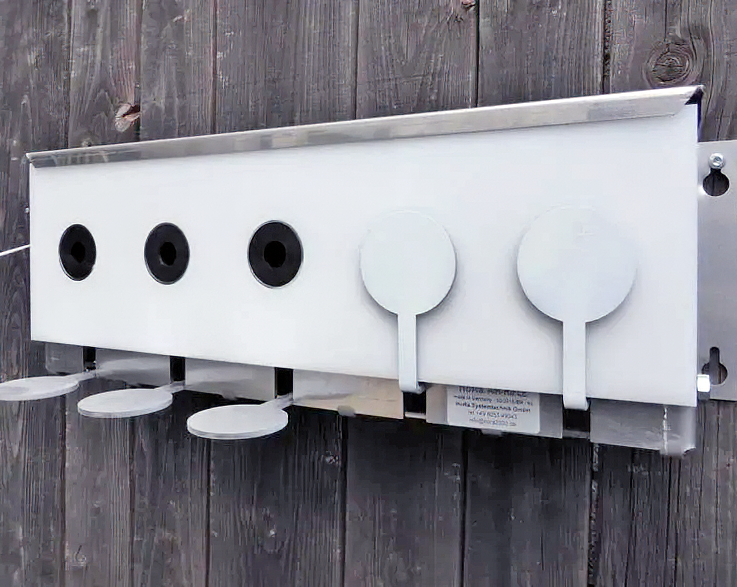

HoRa Air Rifle – mechanischer Biathlon-Schießstand für Luftgewehr
Der HoRa Air Rifle ist ein mechanischer Biathlon-Schießstand für den Einsatz mit Luftgewehren. Die robuste Konstruktion aus Edelstahl ist auf eine lange Nutzungsdauer ausgelegt und weitgehend wartungsfrei. Ein zusätzlicher Deckel schützt den Schießstand bei Schneefall.
Einsatz in Training und Wettkampf im Biathlon und Target Sprint

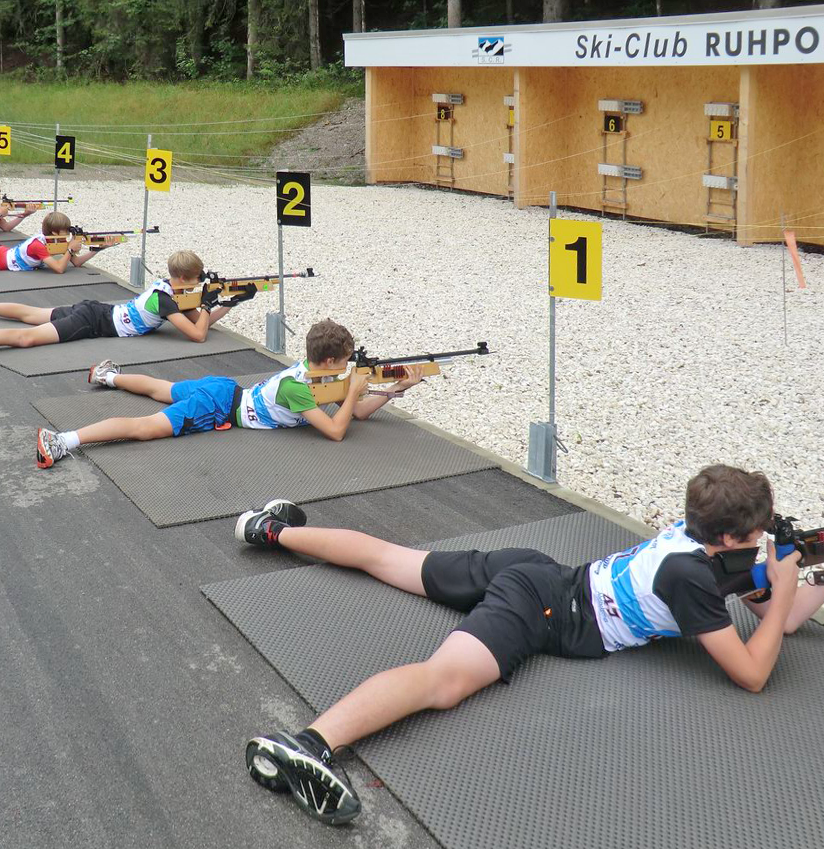

Luftgewehrsysteme bieten insbesondere im Nachwuchsbereich einen geeigneten Einstieg in das Biathlonschießen. Darüber hinaus kommt der HoRa Air Rifle beim Target Sprint zum Einsatz – einer kompakten Wettkampfform, die Laufen und Luftgewehrschießen miteinander verbindet und sich auch für den Sommerbetrieb eignet.
Technik und Funktionen

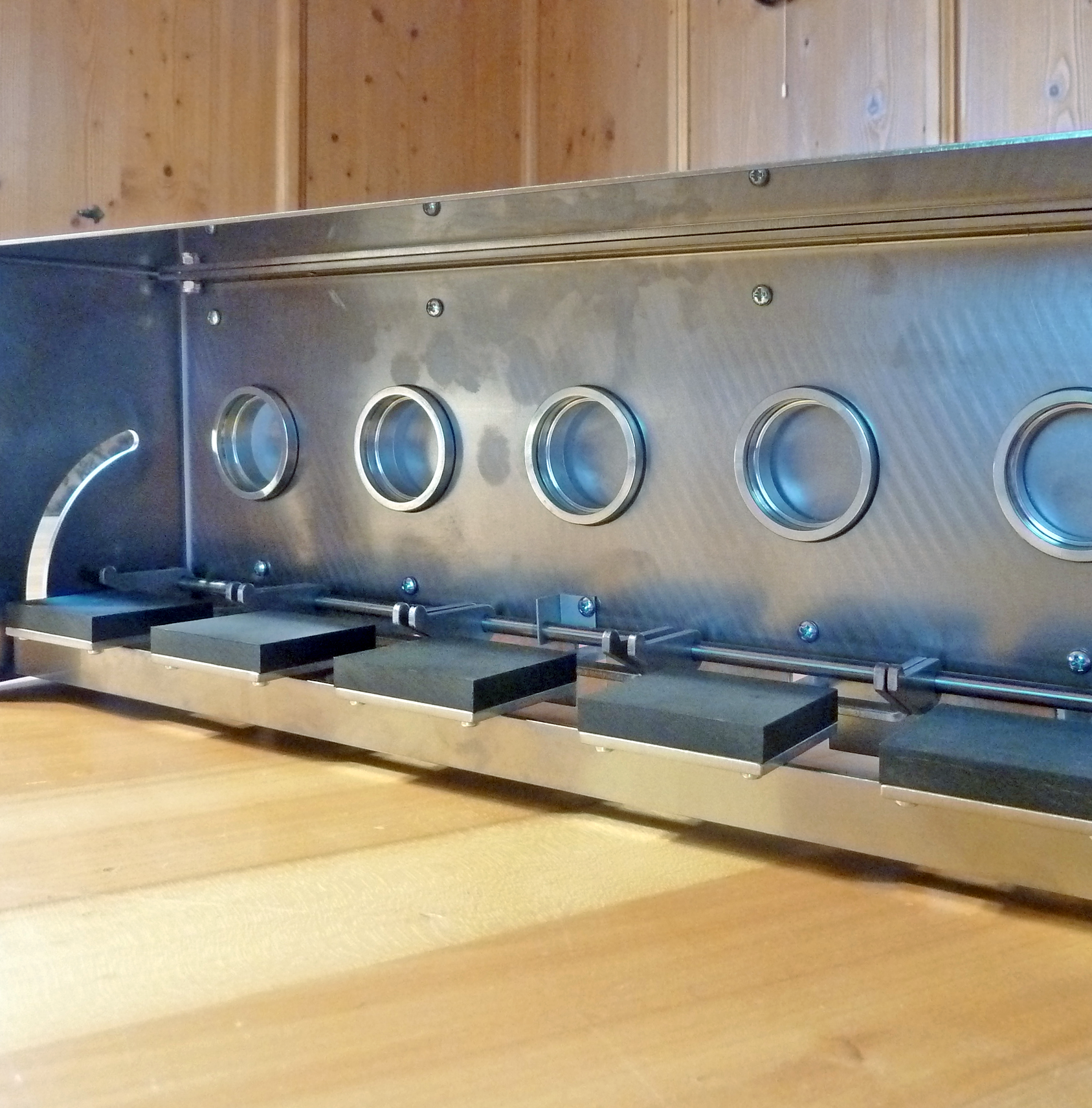

- Robuste Edelstahlkonstruktion: Der Schießstand wird aus Edelstahl gefertigt und ist damit korrosionsbeständig und für den dauerhaften Einsatz im Freien ausgelegt.
- Schutz vor Schnee: Ein Deckel schützt den Schießstand zusätzlich bei Schneefall.
- Geringer Wartungsaufwand: Die Konstruktion ist weitgehend wartungsfrei und für einen unkomplizierten laufenden Betrieb ausgelegt.
- Langlebige Trefferplatten: Für die Trefferplatten werden widerstandsfähige Materialien eingesetzt, um auch bei regelmäßiger Nutzung eine lange Lebensdauer zu erreichen.

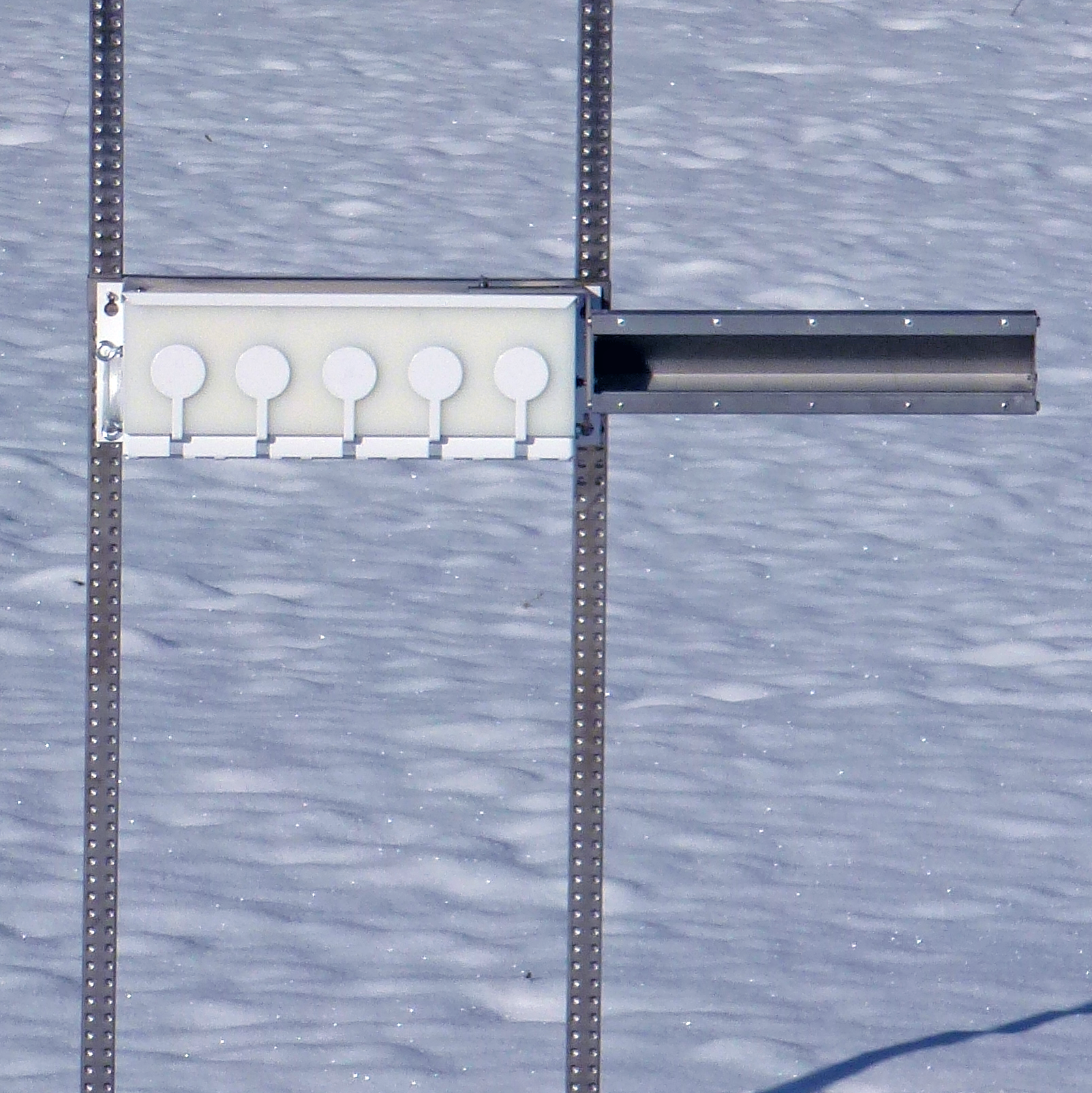

Optionaler Kugelfangkasten
Optional ist ein Kugelfangkasten mit integrierter Halterung für Papierscheiben erhältlich. Er lässt sich mit nur einer Flügelschraube direkt am Schießstand befestigen und befindet sich anschließend auf gleicher Höhe rechts neben dem eigentlichen Zielsystem. Damit können mechanischer Schießstand und Papierscheibe unmittelbar nebeneinander genutzt werden.
Welcher Schießstand passt zu Ihren Anforderungen?
Sie interessieren sich für eines unserer Schießstandsysteme oder möchten klären, welche Ausführung zu Ihrem Standort und Einsatz passt? Sprechen Sie uns an. Gemeinsam klären wir die Anforderungen und die nächsten Schritte für eine passende Lösung.
